JST SHLD 連接器
1.0mm 間距 / 雙排高密度 / 帶安全鎖定裝置
產品優勢與應用
JST SHLD 系列是專為高密度包裝需求設計的超小型連接器。其採用雙排設計，能在極小的空間內實現多迴路連接，特別是側插型（Side Entry）封裝高度僅為 5.5mm，極大地節省了電路板空間。 此外，該系列整合了強大的安全鎖定裝置（Secure Lock），能有效防止因震動或外力導致的意外斷開，是車用連接器與精密工業設備的理想選擇。

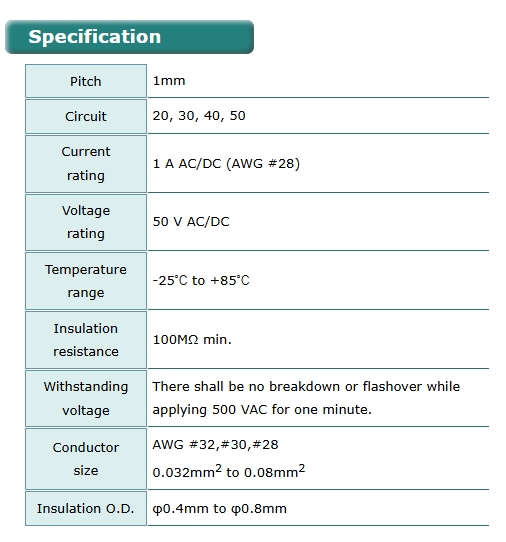

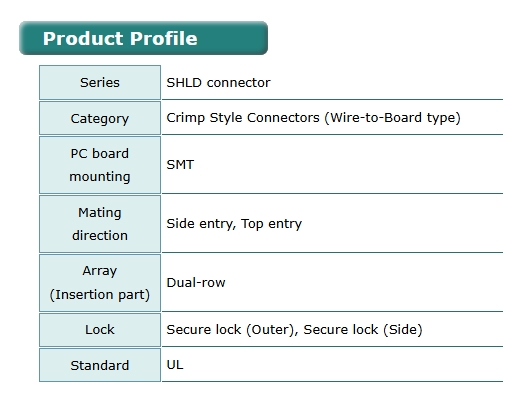

| 技術規格參數 (Technical Specifications) | |
|---|---|
| 系列名稱 | SHLD Series (JST 接插件) |
| 間距 (Pitch) | 1.0 mm |
| 類型 | 可拆開型 / 壓接式 (Crimp Type), 超小型, 雙排 (Double-row) |
| 額定電流/電壓 | 1.0A (AWG#28) / 50V AC/DC |
| 類別 | 壓著式連接器（線對板型 Wire-to-Board） |
| 高度/厚度 | 封裝高度 1.0mm (側插型 5.5mm) |
| 產品特點 |
|
常見應用場景
- 車用電子儀表
- 筆記型電腦與平板
- 醫療影像設備
- 工業手持終端
- 無人機控制模組
